擴展槽就是根據用戶的需求,可以擴展一些其他功能設備的槽位。而PCM擴展槽我們也可以將它與電腦主板擴展槽作為比較,兩者用途比較相似,比如電腦主板擴展槽是用于獨立聲卡,獨立網卡,還有一些工控機器上使用的一些特殊硬件等,而PCM設備擴展槽是用于擴展電話、音頻(E/M)、RS232/RS422/RS485、網絡等用戶接口槽位,滿足用戶的各種需求。
PCM設備上的擴展槽我們可以這樣理解,它與電腦上的擴展槽大同小異,都是主板上用于固定各種用戶模塊并將其連接到系統總線上的插槽。簡單來說,PCM擴展槽就是PCM設備主板上的用戶模塊插槽。PCM擴展槽是一種添加各種用戶業務的方法,來滿足用戶的各種需求。
一般PCM設備都提供30個擴展槽,但由于國內的PCM生產廠家眾多,也略有差異。有一些廠家的PCM設備一個擴展槽可以提供1路用戶接口,但有一些可提供多路用戶接口等。下面筆者用ZMUX-30這款產品來簡要說明一下PCM擴展槽。
ZMUX-30主板上面安裝有31個插槽(擴展槽),1-30插槽為通用插槽,可任意混插各類型業務模塊,對應設備背部印字為1~30的RJ45插座,第31槽位固定裝入10Mbps線速以太網模塊,對應設備背部印字為10Base_T的RJ45插座。每一路擴展槽都與設備后面的接線端口(用戶接口)一一對應。
主板配置槽位示意圖

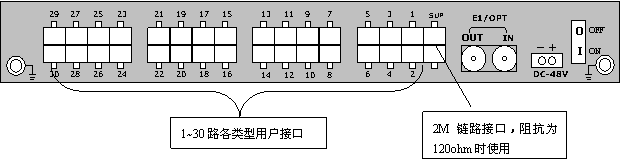

接線端口示意圖(設備背視圖)
PCM設備采用擴展槽“插卡式”結構,具有以下優點:
1.擴展槽可以插入相應的模塊,擴展PCM功能。想要傳輸什么業務,就可以插入相應的模塊。就像電腦里的顯卡,內存一樣。
2.可混合插裝,互不干擾。
3.安裝維護方便,支持熱插拔。
4.擴容性好。
在選購PCM設備時,主板上的用戶模塊插槽也是決定購買的一個重要指標。擁有用戶模塊插槽就意味著設備的模塊化設計,PCM模塊化設計擁有以上眾多優點。有些廠家的PCM設備不是模塊化結構的,所有的業務接口都是固定在主板上的。同時,主板上的用戶模塊插槽并不是越多越好,過多的插槽會導致主板成本上升從而加大用戶的購買成本,一般自己夠用,再加上留夠擴容用的擴展槽即可。所以在具體產品的選購上要根據自己的需要來選購,符合自己的才是最好的。另外,擴展插槽的品質也是比較關鍵的,建議選用一些老牌的,經驗較豐富的通信設備生產廠家。
