產品型號：ZMUX-3032 多業務光端機

產品功能：可通過單模 或 多模同時傳輸30路電話+1路10M以太網

外形尺寸：長480mm×寬210mm×高44mm (19英寸1U)

ZMUX系列30路電話+1路10M以太網光端機是用光纖遠距離傳輸電話光傳輸設備。該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點，適用與各大通信運營商、政府及企事業單位。

SDH設備是光傳輸設備，而PCM設備則是綜合業務接入設備。所以應用也不同了。

直接來講講兩種設備的概念?；蛟S大家更能理解了。

而PCM設備即脈沖編碼調制。數字信號是對連續變化的模擬信號進行抽樣、量化和編碼產生的，稱為PCM（pulse code modulation）。

這種電的數字信號稱為數字基帶信號，由PCM電端機產生?，F(xiàn)在的數字傳輸系統都是采用脈碼調制（Pulse-code modulation）體制。PCM最初并非傳輸計算機數據用的，而是使交換機之間有一條中繼線不是只傳送一條電話信號。

1、光端機中的光纖鏈路問題：

安防監控工程中，光纜大多數都由用戶自行敷設，一般為G652單模光纖。由于系統覆蓋范圍一般都不大，用標配（≤20KM）設備光鏈路損耗都很富裕，因此，光端機對光路損耗沒有過高的要求，但是用戶常會遇到無圖像、圖像跳動、圖像質量差等問題，這時多數問題都出在光路兩端的尾纖、跳線或適配器上，而極少與主干光路有關。

常見的問題有：1、光纖活動連接器插入不正確；2、光纖活動連接器纖芯（陶瓷管）被污染。

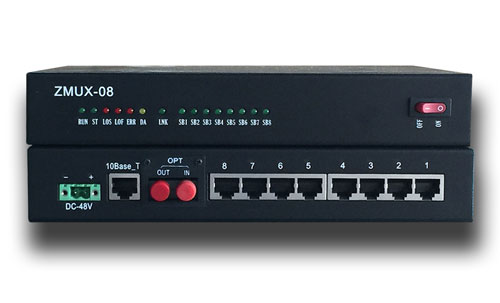

ZMUX-3032是一款30路多業務光端機，主要完成電話、音頻、數據、圖像等多業務接入，通過復用到1路光信號傳輸，實現多業務信號點對點通信功能。

特點：

1、節省光纖資源：可選單纖，占用一芯光纖。

什么是節點式光端機？節點式光端機又稱總線型光端機，其準確的定義是采用單/雙纖鏈路式組網形式的圖像傳輸系統，也被稱為鏈路式光端機。

節點式光端機簡要介紹

節點式光端機采用時分復用技術（TDM），通過電分插復用方式（ADM），在一芯光纖上可同時傳送最多16路視頻，支持節點數可以達到16個，每個節點可以接入視頻、音頻、電話、控制數據等多種業務，每兩個節點之間傳輸距離可達80km，節點的數量不影響圖像質量。

節點式光端機特點

首先我們先了解這兩種設備的作用，就明白PCM設備為什么要和光端機配合使用？

PCM設備在通信系統中的主要作用就是通過E1(2M)線路來傳輸各種64K業務。但是由于傳輸距離的局限性，PCM設備連接的同軸電纜通常只能支持300米內的距離，超過300米的距離就會衰減過大，從而影響傳輸質量。

電話光端機是在PCM復用設備的技術上發展起來的，通過一芯光纖傳輸多路電話。電話光端機通過光纖傳輸，拓展多個E1接口，進行復接，再使用PCM復用技術，傳輸電話。

因此，目前通信系統都是光端機與PCM設備配合組網，PCM就是將多路用戶業務數據復用1路2M信號，而光端機就是將1路或多路2M信號通過光纜延伸到對端。

光端機是把通過光纖傳輸?shù)男盘栟D(zhuǎn)換為電信號和把電信號轉換成光信號的設備；

光纖交換機是在多個光傳輸設備之間傳輸信號的設備；

普通交換機是對電信號進行存儲轉發交換的設備。

當下很多通信工程中使用到的遠距離數據傳輸基本都采用光纖傳輸。而這之間的連接則需要光端機和光纖收發器來實現。光端機里面則是用光模塊。

很多用戶對光模塊和光纖收發器的使用有些疑惑，這兩者之間到底該如何連接，又有哪些注意事項?下面就來分享下光模塊和光纖收發器的區別。

1、光模塊

光模塊是進行光電和電光轉換的光電子器件。光模塊的發送端把電信號轉換為光信號，接收端把光信號轉換為電信號。光模塊按照封裝形式分類，常見的有SFP，SFP+，SFF，千兆以太網路界面轉換器(GBIC)等。

弱電安防一般是用單模的光纜，因?yàn)楝F(xiàn)在一般常用的視頻光端機都是單模的。做監控的一般都是用室外的，室外光纜普通的最少芯數是4芯，再往上就是成對加的，就是4，6，8，12這些是比較常用，用幾芯光纜主要根據工程設計需要。一對視頻光端機的功能就1，2，4，8，16，32路視頻可以選擇加1路485反向控制接云臺控制線用。一對光端機只需要一芯就夠用，也就是說你如果是用一對32路光端機的話，也得接一根4芯的光纜。正常設計還有就是你光纖用一芯還得留一芯備用，也就是說如果你需要用到三芯的話，那你就拉一根6芯的這樣比較有保證。記住一芯光纖帶一對光端機設備。

光端機的配置

對于光端機的配置主要是根據工程的設計和實際需要來確定，光端機主要傳輸?shù)男盘枮橐曨l、音頻與控制信號，所以配置上也按這幾方面來分。

視頻指標

在IEEE802.3at標準中，要求PSE供電設備的輸出功率達到30W的要求，實際線路中的電流增大后，損耗也相應的增大，所以IEEE802.3at也做了要求，傳輸線最底為CAT5以上的規格，來減小傳輸線路中的實際功率損耗，在PD受電末端可得到25.5W的輸入功率。

現在許多新式的PoE設備所需的電量往往高于PoE供電的標準，或是在受電設備加電啟動的時候，所需要高的電流，當受電設備啟動自檢之后，能正常的工作在IEEE802.3at標準功率之內，對于這樣的PoE受電設備，很多PoE生產廠商，開發出了高功率的PSE供電器。

在選擇合適的PSE供電器時，可以參考受電設備的實際功率來選擇稍大于受電設備的PSE供電器，如果選擇多端口的PSE供電器，要保證多端口的PSE輸出功率的總和，大于受電設備的功率總和以上，如果條件滿足，盡量留出合適的冗余，保證PSE供電器的穩定輸出。
