基于IP傳輸?shù)目展芘_站通信系統

概況

近年來，以IP技術為基礎的數據業務正在快速發展，同時許多網絡和業務都在圍繞IP技術進行融合，IP網絡作為多業務承載平臺是網絡發展的趨勢，多種寬帶IP接入技術正在興起并激烈競爭，在電信運營業的開放與競爭的大壞境中，接入網特別是IP接入網的競爭尤為激烈。

國內民航開始推進基于IP網絡的多業務傳輸技術應用，努力構建地、空一體化的通信網絡，不斷完善地面設施和網絡建設布局，從整體上提高民航安全水平、運行效率和服務能力，增大空域容量。

解決方案

廣州銀訊公司針對機場空管用戶的應用需求，提出了一種新一代多業務接入與傳輸平臺與應用，實現通過IP電路、E1/2M電路、光纖或SDH線路，滿足64K窄帶業務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，除了可提供各類傳統的窄帶業務接口與現代寬帶業務接口，還為未來的業務需求預留了平穩升級的能力。系統內置的大容量交叉矩陣及大吞吐量的包交換處理模塊，使得業務在網絡中的分發調度變得異常便捷。大規模SOPC（片上系統）技術的應用，使得平臺具有了自我更新升級的能力。

如此，既保護了用戶現有投資，又能通過不斷引入新的技術，使得平臺始終保有技術上的先進性，適用于目前IP化傳輸網絡發展趨勢。

多業務接入與傳輸

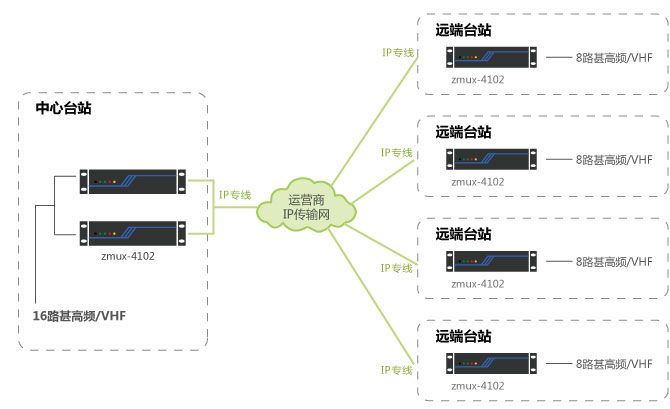

遠端臺站到中心站之間，租用運營商IP電路，將遠端業務信號接入ZMUX-4102平臺，通過IP電路傳輸?shù)骄侄?，完成多業務信號通信與傳輸功能?？杉嫒軻HF甚高頻、雷達數據、氣象數據、盲降導航數據等機場與空管常用業務。

雙路由傳輸保護

傳統的E1（TDM）傳輸網絡和設備，已經多年確保了民航空管通信系統的安全穩定運行，在IP化系統的逐步建立和完善過程中，E1線路成為最后的安全保障備份，是非常必要的。

部分遠端臺站的業務非常重要，建議租用運營商一路E1電路，與IP電路形成雙路由保護傳輸系統。E1線路與IP專線建議采用兩個方向接入，從空間上進行容災考慮，避免2路地面線路同時中斷的事件發生。

一地一空傳輸保護

部分遠端臺站可建設1路無線4G線路，作為備用傳輸路由，確保地面線路因不可抗力中斷情況下，還可通過空中線路傳輸，保障雷達、甚高頻等重要業務安全可靠性傳輸。

無線4G方式需要使用4G流量實現通信傳輸，廣州銀訊公司提供的ZMUX-4102具備4G流量控制功能，當ZMUX-4102監測到雷達、甚高頻等業務端口有數據流，即啟動無線4G傳輸，當ZMUX-4102監測業務端口無數據流，只傳輸必要的握手信號及設備監控信號等數據。

IP傳輸穩定可靠

ZMUX-4102可對接入的業務信號進行統一調度配置，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬，互不影響，確保重要業務傳輸穩定可靠。

ZMUX-4102支持IP傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。

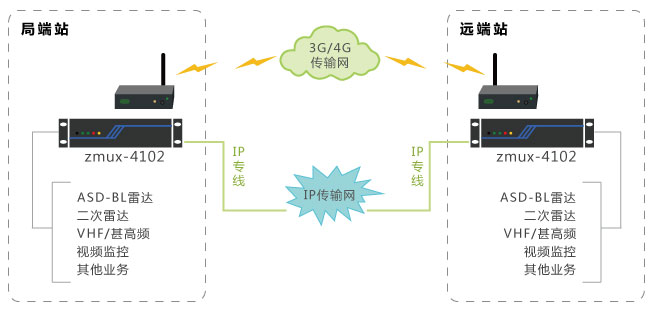

一地一空傳輸保護組網圖

產品介紹

ZMUX-4102新一代多業務接入傳輸平臺由機箱、電源板、主控板和IO業務板構成。機箱采用2U高設計，主要完成電源板、主控交叉板與IO業務板之間的信號互連，共有10個板卡插槽，包括2個熱備份電源板插槽、2個主控交叉板插槽、6塊IO業務板通用插槽。

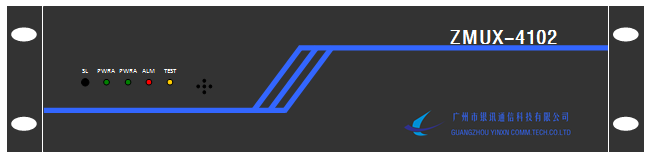

ZMUX-4102正面示意圖

ZMUX-4102機箱為19英寸2U高。

外觀尺寸：90mm(高) x 440mm(寬) x 250mm(深)，含前掛耳。

                    90mm(高) x 366mm(寬) x 250mm(深)，不含前掛耳。

設備前面板設有4個LED指示燈、1個告警蜂鳴器與1個止鈴鍵。

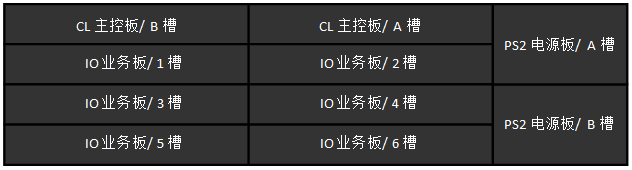

ZMUX-4102背面示意圖

ZMUX-4102從工作電源、主控電路、傳輸鏈路、業務端口等方面都設有熱備份保護功能。

功能特點：

雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。

雙主控保護：可選2塊主控交叉板，提供1+1備份保護。

傳輸多元化：

1) 有線傳輸 可選IP電路、E1電路、光纖、SDH線路。

2) 無線傳輸 可選無線3G/4G、衛星、無線微波、無線網橋。

多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。

業務類型多：可選ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據、FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等。

安裝維護方便：可插入自檢測試信號，檢驗信道傳輸狀況，協助設備開通與方便維護。

集中監控系統：可選網管功能，自動加載全網設備配置信息，可配置各端口參數，自環檢測等功能。

具備自主開發能力：ZMUX-4102平臺是由我公司自主研發，擁有核心技術，申請了廣州市新一代信息技術，可根據空管用戶的特殊需求，量身定制。

安全可靠產品質量：我公司嚴格遵循ISO9000質量管理體系，所有產品均通過48小時高溫老化測試，72小時常溫老化測試，電話接口均通過雷擊測試合格。

強大集中監控系統

集中監控系統是一套由廣州銀訊公司設計與開發的集中監控系統，可對ZMUX-4102平臺進行集中監控與管理。

集中監控管理：可通過內置管理通道，將各節點ZMUX-4102網管信號傳輸?shù)郊斜O(jiān)控中心。

網管訪問方式：可選以太網 或 RS232連接方式。

遠程在線升級：可通過集中監控系統對各節點的ZMUX-4102平臺進行遠程在線升級。

自動加載信息：可自動加載ZMUX-4102組網拓?fù)洹⑴渲眯畔⒌取?/p>

完善的監測、管理與告警功能：可實時監測全網ZMUX-4102狀態與性能（如：電源狀態、鏈路狀態、業務狀態等），可設置全網ZMUX-4102配置信息（如：信號交叉、鏈路保護、雷達速率、時鐘等），可同步上報全網ZMUX-4102告警信息，并刷新視圖。

強大的診斷維護功能：ZMUX-4102對鏈路接口與用戶接口提供一系列自檢診斷功能，可有效、快速地定位問題，可通過環回各路接口，診斷是由于ZMUX-4102硬件還是外部系統引起故障。

總結

ZMUX-4102新一代多業務接入傳輸平臺是一款重要的終端設備，是新時代的產物，滿足客戶當前業務需求以及未來業務擴展。并且在各個領域得到了廣泛的應用，同時已經得到客戶和同行的重視和認可。

ZMUX-4102多業務接入傳輸平臺優勢主要體現在性能與安全、業務上，可通過IP專線、E1線路、光纖 或 無線3G/4G，實現ADS-B雷達、二次雷達、VHF/甚高頻與其它重要信號接入、匯聚、交換、傳輸和管理，對系統工作電源、主控電路、傳輸鏈路、業務端口等各方面都設有熱備份保護功能，適用于目前無線與IP化傳輸網絡發展趨勢，以保障遠端臺站業務信號安全、可靠傳輸，并且支持多業務接入及平滑擴展，擁有足夠的接入能力，有效支持客戶當前業務需求以及未來業務擴展。
